規格 |
|
型式 |
H-300kN
|
H-500kN
|
H-600kN
|
H-1000kN
|
|
．
|
容量選擇 |
kN
|
300
|
500
|
600
|
1000
|
|
．
|
荷重精度選擇 |
±1% (0.5% 選購)
|
|
．
|
力量放大倍率 |
x1, x2, x5, x10 自動分段或弘達界面 x1, x2x1, x2, x5, x10, x20, x50
|
|
．
|
單位切換 |
力量
|
N, kN, g, kg, ton, lb Unit
|
|
位移
|
mm, cm, inch
|
|
．
|
拉伸試驗 |
******夾持間距
|
800
|
900
|
1000
|
|
圓棒夾持范圍
|
ø9~20, ø20~40
|
ø12~30, ø30~50
|
ø12~40, ø40~70
|
|
綃板夾持范圍
|
0~20, 20~40 (寬度50)
|
0~25, 25~50 (寬度60)
|
0~35, 35~70 (寬度70)
|
|
．
|
抗彎試驗 |
支點直徑×寬幅
|
30 × 120
|
30 × 120
|
25 × 160
|
|
彎頭半徑×寬幅
|
15 × 60
|
15 × 120
|
25 × 120
|
|
．
|
壓縮試驗 |
******壓縮間距
|
700
|
800
|
900
|
|
壓縮盤尺寸
|
ø120
|
ø120
|
ø160
|
|
******間距
|
500
|
500
|
800
|
|
．
|
負荷速度(mm/min) (60HZ) / 馬達容量 |
100 MAX / 1.5KW
|
80 MAX / 1.5KW
|
70 MAX / 2.2KW
|
|
．
|
油壓缸行程 |
250
|
250
|
250
|
|
．
|
聯板調整速度(mm/min) |
300
|
300 (油壓馬達)
|
200 (油壓馬達)
|
|
．
|
有效測試空間 (寬×深) |
450 × 520
|
590 × 650
|
750 × 750
|
|
．
|
電源 |
3ø/220V/60Hz or 3ø/380-415V/50Hz
|
|
．
|
耗電量(3?/220V/60Hz時） |
4.0 KVA
|
6.0 KVA
|
8.0 KVA
|
|
．
|
體積(WxDxH) (mm) |
主機
|
1120 × 620 × 2320
|
1600
|
1120 × 650 × 2650
|
2700
|
1320 × 820 × 3000
|
5400
|
|
控制
|
1200 × 650 × 1355
|
160
|
1200 × 650 × 1355
|
200
|
1200 × 650 × 1300
|
250
|
|
．
|
標準附件夾 |
夾具本體、平板內仁片、圓棒內仁片
|
|
．
|
選配附件 |
壓縮盤蚳抗折座
|
|
HT-2101 系列特點 |
|
1.高品質
|
|
高強度 FCD55 結構鑄體，高鋼性軸才，結構強度穩度、耐用、壽命長。油壓系統采高扭矩馬達、高效能幫浦及高應答性日本進口伺服閥，及強制過濾器，作動油強制冷卻裝置，操控安全。保護設計及多種模組式應用測試選擇裝置，符合各層級需求。 |
|
2.高性能
|
|
閉回路伺服油壓控制系統，搭配全功能視窗資料分析控制軟體，測試功能完整；可執行低周次疲勞測試、定位移控制、定速率控制、定荷重控制、定荷重控制、定荷重速率控制等系統控制性能。 |
|
3.高精度
|
|
采用高精度荷重 LOAD CELL，及無間隙螺桿特殊制程作業，力量精確度高達1級及0.5級，行程量測精度±0.5，符合各國規范測試精度等級標準。 |
|
4.標準化
|
|
夾具座體采替換式模組設計，替換容易又經濟；特殊配備模組化套裝，選購便利。 |
|
5.高科技
|
|
單晶微電腦顯示器，大型液晶顯示幕，具冷光背光，顯示清晰；具顯示及控制功能，可單機操控機臺、儲存資料、取看圖形做比較、列印測試數據與圖形。 |
|

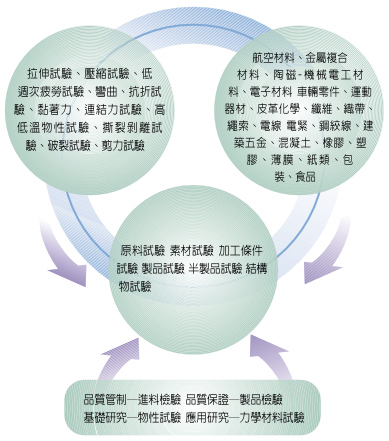

6.多功能
|
|
具多種應用測試設備，軟體、夾具可應用于各種材料、制品進行拉伸、壓縮、剪刀、抗折、彎曲、剝離、撕裂、粘著力、連結力、及高低溫環境試驗，及變形量測試驗功能。 |
|
7.高安全
|
|
采油壓馬達，傳動力升降穩定、耐久又安全，線控器操作便利。自走式聯板升降調整，螺桿無旋轉，安全性高。 |
|
8.高效率
|
|
前開口式油壓夾具設計，試件夾持操作便利、快速、安全又準確。 |
|
|
|
