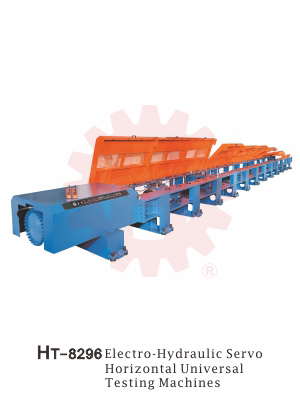

HT-8296
|
電腦伺服油壓臥式材料試驗機
|
 |
|
本機系針對較長試材如電線、電纜、竹櫛鋼、鋼索、鋼線、鋼纜、鐵鏈、鏈條、 彈簧、織帶、繩索、金屬扣件等試材之拉力測試所特別設計。
除了伺服油壓機種之外，另有腦式傳統油壓手動控制方式，或搭配電子顯示器的經濟型可供選擇。
另外，亦有馬達式及桌上型可作特殊運用，歡迎洽詢。
|
|
|
|
|
|
HT-8296 Series Control & Display System |
|
|
 |
 |
HT-8296
電腦伺服油壓臥式材料試驗機
(控制顯示系統型式+主體結構)
|
HT-8296A
電腦單晶伺服油壓臥式材料試驗機
(控制顯示系統型式+主體結構)
|
HT-8296B
微電腦油壓臥式材料試驗機
(控制顯示系統型式+主體結構)
|
*超強控制功能、高智慧的電腦系統
*閉回路伺服油壓控制系統
*16位元HT-9606界面 |
*超強控制功能、高智慧的電腦系統
*閉回路伺服油壓控制系統
*單晶、電腦雙重控制顯示系統 |
*上升/停止/下降
負荷控制閥、 操作容易
*高精度油壓系統、測試穩定
*非伺服油壓系統 |
|
|
規格 |
|
．
|
容量(噸) |
10, 30, 50, 100, 200, 500 (or as requested) |
|
．
|
傳動方式 |
A:電腦控制伺服油壓筥閉回路控制箔 |
|
B:其他油壓控制方式 |
|
．
|
油壓缸行程 |
700 mm (或依客戶指定) |
|
．
|
標準測試長度 |
5M 選配 7.5 /10 / 15 / 20 M (或依客戶指定) |
|
．
|
測試速度 |
Max. 120mm/min (或依客戶指定) |
|
．
|
高剛性雙梁主體 |
內部寬度 |
500 mm |
|
夾具調整間距 |
300 mm |
|
夾具種類 |
依試體而定 |
|
．
|
材積(WxDxH) |
主體 : 依規格而定 |
|
控制箱:100x700X1350 mm |
|
．
|
電源 |
3ø, 220/380/415V, 50/60Hz |
|
|
資料處理系統 |
|
1.
|
提供量測資料及圖形分祝功能及查驗功能 |
|
2.
|
可備份穟變更資料庫存取路徑 |
|
3.
|
具公制英制單位顯示及轉換功能，力量: Kg, N , Lb, ton, kN & g for 長度: cm, mm, & inch for length |
|
4.
|
可依各類測試規范自行設定測試模組 |
|
5.
|
軟體鎖碼保護功能(選用) |
|
6.
|
可依需求制作XBAR-R工程圖及SQC品管圖(選用) |
|
7.
|
各種不同功能軟體選購 |
|
|
控制裝置 |
|
1.
|
控制方式: 電腦運算控制 |
|
2.
|
自動控制閥:高性能電液伺服閥 |
|
3.
|
控制模式: |
|
a.
|
等速率活塞行程控制:控制范圍:活塞原點～******活塞行程點設定范圍: 0.5～70 MM/MIN |
|
b.
|
等速率荷重控制:控制范圍:全容量的5～100％設定范圍: 0.1～2.0 全容量/MIN (依材質而定) |
|
c.
|
等速率應力控制: 1～5(kg/mm2)/sec |
|
d.
|
等速率應變控制: 控制范圍:伸長全容量的5～100％ |
|
e.
|
定位移控制 |
|
f.
|
定荷重控制 |
|
g.
|
定應力轉定應變控制 |
|
4.
|
試驗條件設定方式: 資料庫模組化 |
|
5.
|
試驗條件表示方式: 電腦式數值顯示及即時圖形切換∕顯示方式 |
|
6.
|
機臺操作控制模式: 具手動/自動切換模式 |
|
7.
|
附緊急停機裝置穟及超負荷自動停機保護裝置 |
|
|
計測裝置 |
|
1.
|
計測方式: |
|
a.
|
電腦控制油壓伺服系統(配備IBM相容586以上電腦主機，彩色熒幕，24 針列表機) |
|
b.
|
使用高精確度荷重元 |
|
c.
|
使用高精確度伸長感測器 |
|
d.
|
使用高線性低噪音之訊號處理及放大電子元件 |
|
e.
|
使用高感度無阻力缸 |
|
2.
|
類比訊號祗大器倍率: 1, 2, 5,10, (20, 50選用) |
|
3.
|
試驗力量分段自動轉換功能: 若達到容量的90％自動轉換到較大容量 |
|
4.
|
準確度: ±1％以內 |
|
5.
|
可顯示多種試驗曲線 |
|
a.
|
荷重- 伸長 |
|
b.
|
荷重- 時間 |
|
c.
|
伸長- 時間 |
|
d.
|
應力- 應變 |
|
